矩奉 85SZD-1 稀土永磁直流伺服电机高清细节图鉴

在工业自动化与精密控制领域，伺服电机作为核心执行元件，其性能直接决定了整个系统的精度与响应速度。本文将围绕矩奉 85SZD-1 稀土永磁直流伺服电机展开详细介绍，并配合高清图片细节，帮助工程师和采购人员全面了解这款产品。

一、产品概述

矩奉 85SZD-1 是一款采用稀土永磁材料励磁的直流伺服电机，机座号85，属于中小功率伺服电机系列。该电机凭借稀土永磁体（如钕铁硼）带来的高磁能积，实现了高功率密度、低转动惯量以及优异的动态响应特性，广泛应用于数控机床进给轴、工业机器人关节、雷达天线跟踪、医疗器械精密驱动等场合。

二、外观与结构细节（基于高清图）

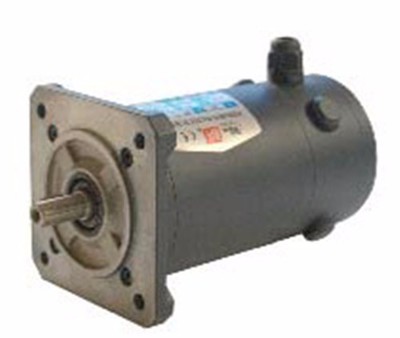

从高清外观图中可以清晰观察到以下特征：

1. 机壳与法兰：定子机壳采用优质铝合金或钢制圆形结构，表面经过阳极氧化或喷漆处理，具备良好的散热与防腐蚀能力。85机座法兰尺寸标准化，便于安装在各类减速器或设备端面上，图中可见四孔均布的法兰安装孔。
2. 出线方式：电机侧方或后方引出电缆，引线通常包括电枢绕组正负端以及测速发电机/编码器信号线。细节图中可看到出线护套，防止电缆折断，保证长期运行可靠性。
3. 轴伸端：输出轴采用优质合金钢，调质处理，表面光洁度高且有键槽（根据型号可能有键或无键），轴伸径向跳动严格控制在微米级，确保与负载联结的同轴度，减少振动噪声。转子动平衡精度高，细节图展现了高同轴度与表面粗糙度。
4. 尾部反馈元件：矩奉 85SZD-1 可根据需求内置测速发电机、增量式编码器或旋转变压器。高清拆解图中可视尾部端盖集成有反馈装置，用于速度与位置闭环控制，是直流伺服系统的关键组成部分。
5. 铭牌信息：细节照片包含了产品铭牌，通常在机壳侧面，上面标明型号 85SZD-1、额定电压、额定电流、额定转速、额定转矩、励磁方式（稀土永磁）、防护等级（如 IP54）等核心参数。判断铭牌信息与实物一致是选购正品的重要依据。

三、核心技术特点

• 稀土永磁励磁：无需额外励磁绕组，效率高，同比功率下体积和重量大幅减小。
• 低惯量设计：转子惯量小，机电时间常数短，能快速启停与换向。
• 宽调速范围：配合PWM控制器，可实现从零到额定转速的平滑调速，机械特性硬，线性度好。
• 高过载能力：允许短时间内大幅过载（如2-3倍额定转矩），满足加速及堵转工况。
• 长寿命与免维护：无电刷结构（部分永磁直流伺服无刷）或优质电刷换向，寿命大幅延长。相比传统电磁式直流伺服，省去了励磁损耗和火花维护。

四、典型应用与选型注意

矩奉 85SZD-1 常用于便携式装备、雷达随动系统、轻工机械等。选购需确认额定电压（如24V、48V、110V等）、转速、转矩以及反馈元件类型。适配伺服驱动器时必须注意电流环、速度环合理设置，以最大限度发挥电机性能。图中各细节帮助用户在同类进口与国产电机间比较做工与接线方式。

需要强调的是，正品矩奉电机在外观、材质、配合公差上都有严格标准，高清细节图可用于对照是否存有瑕疵，从而避免买到翻新或劣质产品。

五、

通过对矩奉 85SZD-1 稀土永磁直流伺服电机的高清图片分析和技术解读，可以直观感受到其结构紧凑、性能优越、工艺精良等特点。在实际应用中，建议根据机械负载特性精准匹配，并定期检测拆卸换向器（电刷型）或检查轴承状态，以保证控制系统长周期稳定性运转。如需更多技术资料或具体安装尺寸图纸，请咨询官方或授权渠道获取准确的接线图和性能曲线，切忌无图纸随意安装了。
